WE_C系列 - WiFi多功能电子扭矩扳手系统

WE_C系列 - WiFi多功能电子扭矩扳手系统

WE_C系统是一种智能扭矩解决方案，由WiFi多功能电子扭矩扳手和工业应用的集控管理软件构成。

该系统集成了诸多功能，包括WiFi通讯、大屏彩屏、扭矩/角度测量、预设组设置、施力曲线查看、系数功能（使用非标插件时），以及数据自动获取和存储。

●   在WiFi环境下，扳手和集中控制中心可以实现实时通信。可以同时控制24把扳手。

●   该系统满足汽车、航空、能源等行业对实时产品质量控制和扭矩数据可追溯性的要求，是各行业制造型企业的理想选择。

●   对于有开发能力的客户，可开放通信接口协议，用户可充分利用扳手数据自行开发更多管理功能。

主要特征与功能

●   扭矩精度：为读值的CW±2% / CCW±3%（10%-100%的扭矩范围内）

●   角度精度：[为读值的±1%] + [±1° (角速度10°~180°/s时)] + [测试设备装夹误差±1°]

●   2.0” 彩屏显示，菜单操作，设置方便

●   铝制管体，使用更轻便

●   七种扭矩单位可选：Nm，Lbin，Lbft，Kgm，Kgcm，cNm，Ozin

●   两种测试模式可选：:峰值，跟随

●   角度功能由专家教授团队自主定向开发，采用高精度陀螺仪芯片，可在任意平面任意角度灵敏识别

●   可设置目标值，三种测试类型可选：

      - 峰值扭矩测试，可设定目标扭矩值

      - 峰值角度测试，可设定目标角度值

      - 峰值扭矩+角度测试，可设定目标扭矩值和角度值

●   可预设20组参数（参数含测试类型、扭矩单位、目标值、精度、模式等）

●   达到设定扭矩或角度时有声音、灯光和手柄振动报警

●   连续操作时，会自动清零

●   扳手测试完成后有峰值保持及施力曲线展示

●   扳手上可保存并查看近期的施力曲线

●   三种数据存储方式可选：自动存储，手动存储，合格存储

●   独特的系数功能，对于头部接长的非标计算，不必每次用系数计算，一次性输入系数，屏中即显示实际值

●   可自行调节屏幕亮度

●   可自行调整待机时间，超过待机时间会自动关机

●   可切换语言：中文简体、中文繁体、英文

●   屏幕有电池电量显示。

●   使用18650高容量可充电锂电池，可通过扳手上的Type-C口充电，也可取出电池在专用的充电器上充电以备轮换，不耽误工作。

集控系统

●   扳手自带集控系统，可同时接收24把扳手工作的即时数据，并记录信息。

●   有双向通讯功能，用户可按需要选择在扳手中设置参数或在集控中心设置参数。集控中心可读取扳手上的设置，修改后再发送到扳手上。

●   用户可通过集控中心远程锁定扳手，不允许扳手端修改任何参数，以防出错。

●   扳手自带存储器，可保存 1000 组数据。当扳手与服务器通讯中断时，数据会自动暂存入扳手内存，一旦通讯恢复自动上传。也可通过USB上传软件手动上传。

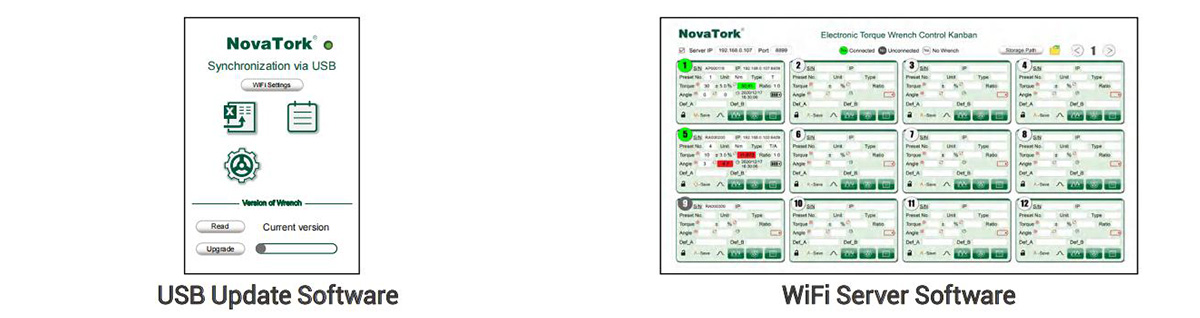

●   集控中心系统包括两个软件：

USB 上传软件

-  配置WiFi设置

-  通讯中断时上传数据

-  20个参数组设置

-  通过USB连接，锁定扳手和设置其他

WiFi 服务器软件

-  24把扳手的实时看板

-  自动数据收集和存储

-  20个参数组设置

-  实时扭矩应用曲线显示

-  远程锁定扳手和其他控制

扩展系统——NovaTork扭矩拧紧控制系统（可选购）

●   NovaTork扭矩拧紧控制系统，是专为NovaTork的WiFi智能产品开发的先进集成管理系统。由后台管理端和工位端组成，通过浏览器即可访问系统，支持PC、平板、移动设备及工业一体机。

●   后台管理端，提供了更高级的管理界面，除了能实现上述集控中心的所有功能外，还能更全面地进行工位工序设置和权限管理，可以更灵活地为扭矩工具和操作员分配任务。

●   工位端，为现场操作人员提供了直观的操作看板，方便他们快速获取任务信息、扫码、合格提示等，从而高质量地完成日常任务。

●   该系统适合管理要求更高的用户。具有开发能力的用户，可通过我们提供的通讯协议接口完成与自身MES、PLC等多种上位机系统对接，实现更系统化的企业应用。
